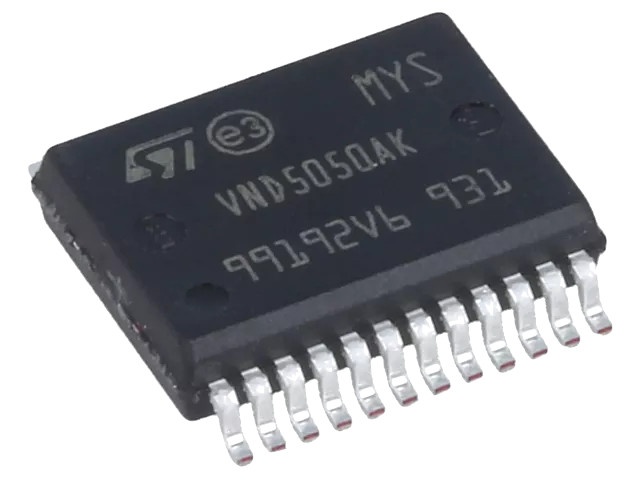

Układ scalony; VND5050AK-E; Dual High Side Non-Inverting Driver; Analog CS; 18A; 4,5-36V; SSO24; SMD; STMicroelectronics; RoHS

Bestseller
Kod: VND5050AK-E
Nazwa: Układ scalony
Symbol: VND5050AK-E
Typ układu scalonego: power switch
Prąd wyjściowy: 18A
Napięcie zasilania: 4,5-36V DC
Rodzaj układu scalonego: high-side
Rodzaj wyjścia: N-Channel
Rezystancja w stanie przewodzenia: 50mOhm
Obudowa: PowerSSO24
Montaż: SMD powierzchniowy
Liczba kanałów: 2 kanały
Producent: STMicroelectronics
Certyfikaty: RoHS
Bądź pierwszy i napisz opinię.
W magazynie: 21 szt.
15,45 PLN Cena netto
Ilość:

STMicroelectronics VND5050AK‑E – Dual High‑Side Driver 4,5‑36V 18 A PowerSSO‑24


VND5050AK‑E – podwójny high‑side driver (PowerSSO‑24, 4.5–36 V, do 18 A). Układ wykonany w technologii VIPower™ M0‑5, przeznaczony do sterowania obciążeniami rezystancyjnymi, indukcyjnymi i pojemnościowymi, typowo w aplikacjach motoryzacyjnych i przemysłowych. Każdy kanał obsługuje prąd do 18 A (ograniczenie prądu, termiczne samowyłączenie) i posiada analogowe wyjście pomiaru prądu (Sense). Interfejs wejściowy CMOS (aktywne logiczne HIGH steruje załączaniem), wejście CS_DIS wyłącza generator Sense dla izolacji diagnostyki. Minimalny spadek napięcia w stanie włączenia (Rds(on) typowo 50 mΩ), szeroki zakres napięcia znamionowego 4,5–36 V. Certyfikaty RoHS/EcoPack; ochrona przeciwprzepięciowa ISO 7637‑2, zabezpieczenia przeciwzwarciowe, przed przegrzaniem, odwrotnym podłączeniem zasilania, niedoprowadzeniem masy i VCC.



Zastosowania rekomendowane:

  • Sterowanie zaworami, silnikami DC, grzałkami, lampami LED (wysokonapięciowymi)

  • Systemy automotive, industrial control, power distribution

  • Diagnostyka i monitorowanie prądów obciążenia




Najważniejsze cechy:

  • 2‑kanałowy high‑side N‑MOSFET driver

  • Zakres zasilania 4,5–36 V; obsługa prądu do 18 A, Rds(on) ~50 mΩ

  • Analogowy pomiar prądu (wyjście SENSE, możliwość wyłączenia CS)

  • Zaawansowane zabezpieczenia: termiczne, przeciwprzepięciowe, odwrotnie‑biegunowe, przeciążeniowe

  • Automatyczny restart po przegrzaniu

  • Wersja SMD, obudowa PowerSSO‑24™

  • Temperaturowy zakres pracy: ‑40 °C do +150 °C (TJ
