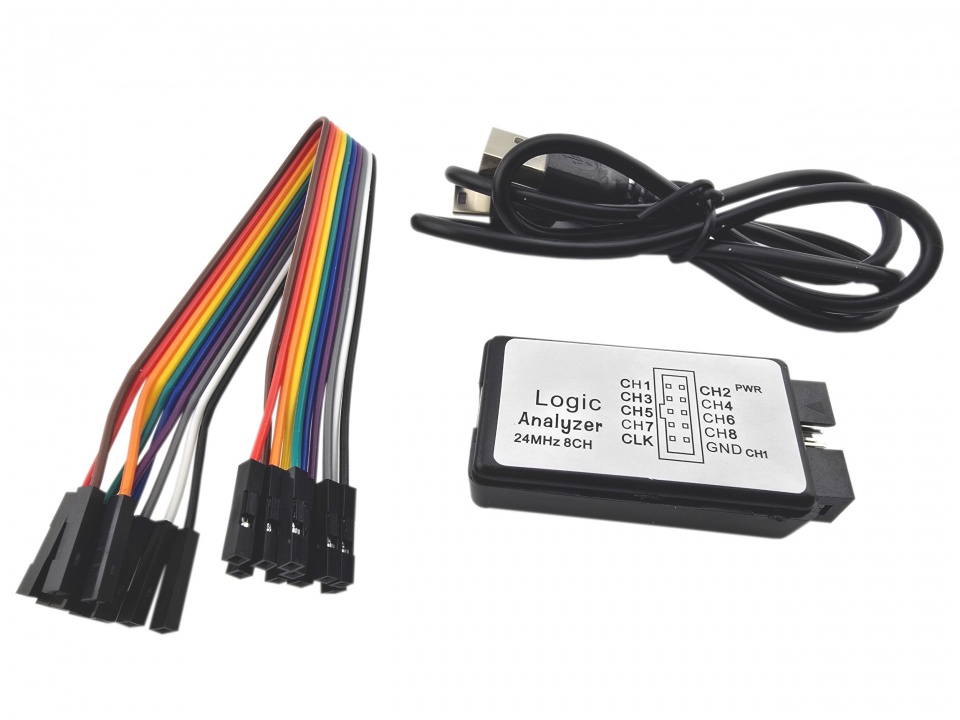

Analizator Stanów Logicznych 8-kanałowy 24MHz – Twoje Okno na Świat Sygnałów Cyfrowych

Masz problem z komunikacją między mikrokontrolerem a czujnikiem? Twój projekt na Arduino nie wysyła danych po magistrali I2C? 8-kanałowy analizator stanów logicznych to obowiązkowe narzędzie w warsztacie każdego elektronika, programisty systemów wbudowanych (Embedded) oraz hobbysty. Pozwala on „zobaczyć” to, czego nie pokaże zwykły multimetr – rzeczywisty przepływ zer i jedynek w Twoim układzie.

Precyzyjna diagnostyka z próbkowaniem 24 MHz

Urządzenie oferuje osiem niezależnych kanałów, które pozwalają na jednoczesne monitorowanie złożonych magistral danych. Dzięki maksymalnej częstotliwości próbkowania wynoszącej 24 MHz, bez problemu zarejestrujesz sygnały z popularnych mikrokontrolerów takich jak STM32, AVR, PIC czy ESP32. Szeroki zakres trybów próbkowania (od 25 kHz do 24 MHz) pozwala dopasować urządzenie do specyfiki badanego sygnału, optymalizując użycie zasobów komputera.

Automatyczne dekodowanie protokołów – Oszczędność czasu

Zapomnij o ręcznym przeliczaniu impulsów na wykresie. Analizator, współpracując z popularnym oprogramowaniem (takim jak Saleae Logic), oferuje sprzętowe wsparcie dla dekodowania najpopularniejszych protokołów cyfrowych:

• Magistrale szeregowe: I2C, SPI, 1-Wire, USART/Async Serial.

• Standardy motoryzacyjne i przemysłowe: CAN, Manchester, UNI/O.

• Transmisja audio i danych: I2S, PCM.

Dzięki temu błędy w ramkach danych lub nieprawidłowe adresowanie urządzeń na magistrali zidentyfikujesz w kilka sekund.

Ergonomia i prosta obsługa Plug & Play

Analizator został zaprojektowany z myślą o mobilności i wygodzie. Wyposażony w interfejs USB 2.0, pobiera zasilanie bezpośrednio z komputera – nie potrzebujesz dodatkowych zasilaczy. Wbudowane diody LED pełnią funkcję diagnostyczną: jedna sygnalizuje zasilanie, a druga stan logiczny pierwszego kanału, co pozwala na błyskawiczną weryfikację połączenia jeszcze przed rozpoczęciem rejestracji.

FAQ

• Do wygodnego podłączenia analizatora polecamy nasze chwytaki pomiarowe typu haczyk oraz przewody męsko-żeńskie.

• Szukasz kompletnego zestawu? Sprawdź nasze płytki deweloperskie STM32 i ESP32, które idealnie współpracują z tym analizatorem.

• Zadbaj o porządek na biurku z naszymi matami antystatycznymi ESD.

• Pobierz najnowsze wersje darmowego oprogramowania do analizy sygnałów na stronie projektu Sigrok / PulseView.

• Dowiedz się więcej o podstawach analizy stanów logicznych na Wikipedii.
