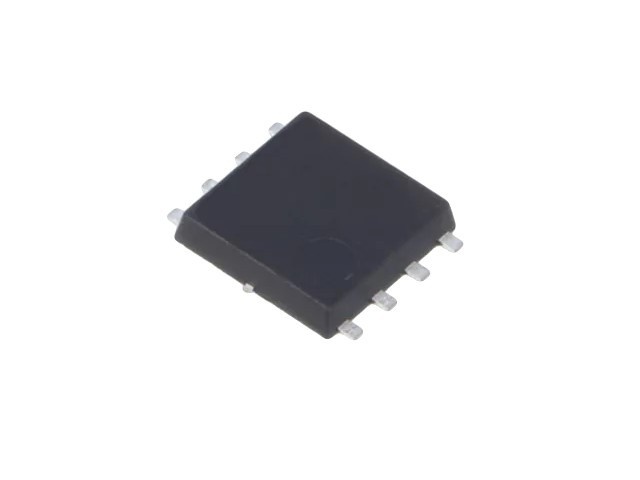

Tranzystor Toshiba TPH4R50ANH: Nowa definicja gęstości mocy
Gdy liczy się każda miliomowa sekunda i każdy milimetr kwadratowy na płytce PCB, tranzystor TPH4R50ANH marki Toshiba staje się wyborem bezkonkurencyjnym. Ten zaawansowany N-MOSFET w technologii U-MOS VIII-H oferuje potężny prąd drenu wynoszący aż 60A przy napięciu 100V, zamknięty w ultra-niskoprofilowej obudowie SOP-8 Advance.
Dlaczego TPH4R50ANH to fundament nowoczesnego zasilania?
-
Ekstremalna wydajność ($R_{DS(on)}$): Dzięki rezystancji w stanie przewodzenia na poziomie zaledwie 3,7 mΩ (typ.), straty mocy na ciepło są zredukowane do minimum. To klucz do budowy urządzeń pracujących bez masywnych radiatorów.
-
Szybkość przełączania: Niska pojemność wejściowa pozwala na pracę z wysokimi częstotliwościami, co jest niezbędne w wysokowydajnych zasilaczach impulsowych (SMPS) oraz nowoczesnych przetwornicach DC/DC.
-
Termika i Wytrzymałość: Pomimo niewielkich rozmiarów SMD, tranzystor potrafi rozproszyć do 78W mocy (przy odpowiednim chłodzeniu), co czyni go idealnym komponentem do systemów zarządzania bateriami (BMS) w e-mobility.
Specyfikacja techniczna (Kluczowe dane)
Dla inżynierów i projektantów układów zasilania:
-
Typ kanału: N-MOSFET (Unipolarny)
-
Napięcie Dren-Źródło ($V_{DSS}$): 100 V
-
Ciągły prąd drenu ($I_{D}$): 60 A
-
Rezystancja włączenia ($R_{DS(on)}$): max 4,5 mΩ (przy $V_{GS}$ = 10V)
-
Moc rozproszona ($P_{D}$): 78 W
-
Obudowa: SOP-8 Advance (SMD)
-
Temperatura pracy: do 175°C (wyjątkowa odporność termiczna)
💡 Porady Projektowe
Tranzystor TPH4R50ANH wymaga precyzyjnego sterowania bramką. Przy prądach rzędu 60A kluczowe jest zapewnienie odpowiedniej grubości ścieżek prądowych oraz przelotek termicznych odprowadzających ciepło do warstw miedzi.
-
Komponenty towarzyszące: Do sterowania tym tranzystorem polecamy dedykowane
drivery MOSFET -
Ochrona obwodu: Przy projektowaniu systemów mocy nie zapomnij o odpowiednim filtrowaniu. Sprawdź nasze
kondensatory elektrolityczne Low ESR -
Standardy: Produkt w pełni zgodny z dyrektywą RoHS, dostarczany w oryginalnym opakowaniu Toshiba, co gwarantuje powtarzalność parametrów w produkcji seryjnej.
Projektujesz wysokoprądowy system BMS lub sterownik silnika? Jeśli potrzebujesz pełnej dokumentacji technicznej (Datasheet) lub wsparcia w doborze zamienników o wyższym napięciu, jesteśmy do Twojej dyspozycji. Nasz dział techniczny pomoże Ci zoptymalizować bilans cieplny Twojej płytki!
Załączniki
- TPH4R50ANH - Karta katalogowa (231.36 KB)
