Układ scalony; CD4094; IC; cyfrowy; 8 bit; rejestr przesuwny, wejście równoległe, zatrzask; CMOS; TSSOP16; SMD; CD4094BPWR; TEXAS INSTRUMENTS; RoHS; opakowanie/100szt

Kod: CD4094BPWR
Nazwa: Układ scalony
Symbol: CD4094BPWR
Typ układu scalonego: cyfrowy
Napięcie zasilania: 3-18V DC
Rodzaj układu cyfrowego: zatrzask
Rodzaj układu scalonego: 8bit, rejestr przesuwny
Rodzaj wyjścia: 3-stanowe
Obudowa: TSSOP16
Montaż: SMD powierzchniowy
Liczba wejść: 3
Liczba wyjść: 10
Producent: TEXAS INSTRUMENTS
Producent / Dystrybutor: TEXAS INSTRUMENTS
Certyfikaty: RoHS
Bądź pierwszy i napisz opinię.
W magazynie: 39 szt.
130,08 PLN netto / opak. Cena brutto: 160,00 PLN
Ilość:
szt.

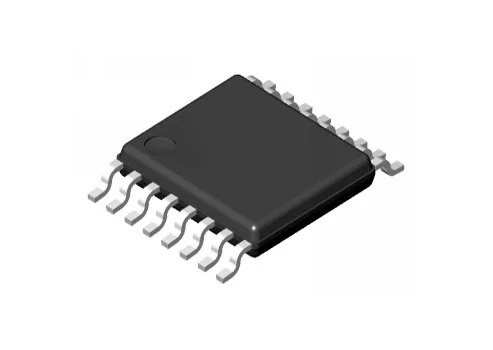

Układ scalony CD4094BPWR – 8-bitowy rejestr przesuwny (TSSOP16, SMD)


Oryginalny układ scalony CD4094BPWR renomowanej marki Texas Instruments to zaawansowany 8-bitowy rejestr przesuwny z wejściem szeregowym i wyjściem równoległym/szeregowym (Serial-to-Parallel/Serial). Układ wykonany w technologii CMOS, charakteryzuje się szerokim zakresem napięcia zasilania oraz niskim poborem prądu.

Model ten posiada zintegrowany zatrzask (latch), co pozwala na stabilne przechowywanie danych na wyjściach równoległych. Dzięki miniaturowej obudowie TSSOP16 (SMD), układ idealnie nadaje się do gęsto upakowanych nowoczesnych układów elektronicznych, systemów sterowania oraz modułów wyświetlaczy.


Kluczowe parametry techniczne:

  • Producent: Texas Instruments

  • Typ układu: 8-stage Shift-and-Store Bus Register

  • Technologia: CMOS (seria 4000)

  • Obudowa: TSSOP-16 (montaż powierzchniowy SMD)

  • Liczba bitów: 8

  • Zakres napięcia zasilania: 3V do 18V

  • Zgodność: RoHS


Zastosowanie:

  • Konwersja danych szeregowych na równoległe.

  • Sterowanie matrycami LED i wyświetlaczami.

  • Rozszerzanie portów wyjściowych w mikrokontrolerach (np. Arduino, STM32).

  • Systemy automatyki przemysłowej.
