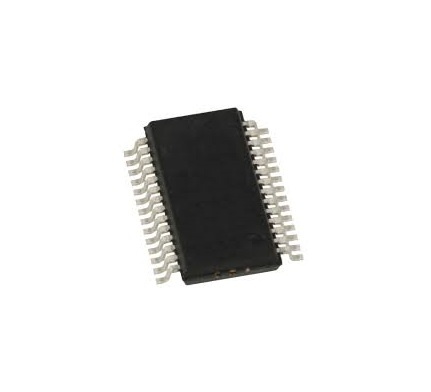

Układ scalony; MCP23S17-E/SS; IC; interfejs; rozszerzenie I/O; 10Mbps; SPI; 1,8-5,5VDC; SSOP28; SMD; l=47szt; MICROCHIP TECHNOLOGY; RoHS

Bestseller

Kod: MCP23S17-E/SS

Nazwa: Układ scalony

Symbol: MCP23S17-E/SS

Typ układu scalonego: interfejs

Napięcie zasilania: 1,8-5,5V DC

Rodzaj układu scalonego: rozszerzenie I/O

Obudowa: SSOP28

Montaż: SMD powierzchniowy

Interfejs: SPI

Liczba kanałów: 16 kanałów

Producent: MICROCHIP

Certyfikaty: RoHS

Bądź pierwszy i napisz opinię.

W magazynie: 931 szt.

3,66 PLN Cena netto

MCP23S17-E/SS to zaawansowany 16-bitowy ekspander wejścia/wyjścia, specjalnie zaprojektowany do rozszerzenia funkcjonalności portów I/O w aplikacjach korzystających z magistrali I²C lub SPI. Mimo różnic w interfejsach szeregowych, oba układy oferują podobne funkcje dostosowania konfiguracji we/wy.

Ten ekspander wyposażony jest w zestaw 8-bitowych rejestrów konfiguracyjnych, umożliwiających elastyczne ustawienia portów jako wejścia lub wyjścia oraz dostosowanie ich polaryzacji. Za pomocą bitów konfiguracyjnych I/O (IODIRA/B) główny system określa, które porty mają pełnić rolę wejść, a które wyjść. Każde z wejść i wyjść ma odpowiadający mu rejestr do przechowywania danych, a dla dodatkowej elastyczności istnieje możliwość odwrócenia polaryzacji portów poprzez dedykowany rejestr.

Urządzenie składa się z dwóch 8-bitowych portów (PORTA i PORTB), które można skonfigurować w trybie pracy 8- lub 16-bitowym za pomocą IOCON.BANK. Wszystkie rejestry są łatwo dostępne do odczytu przez jednostkę sterującą.

Dzięki możliwości kaskadowania do ośmiu układów na jednej magistrali, MCP23S17-E/SS oferuje znaczne zwiększenie liczby dostępnych portów bez potrzeby zmiany architektury systemu. Ekspander może obsługiwać przepływ prądu do 25 mA na każdym porcie, co czyni go niezawodnym rozwiązaniem do obsługi urządzeń o różnym zapotrzebowaniu na moc. Wspiera również zróżnicowaną częstotliwość pracy: 100 kHz, 400 kHz, a nawet 1,7 MHz, co pozwala na integrację w szerokim zakresie zastosowań.

Załączniki

mcp23S17.pdf (915.92 KB)
