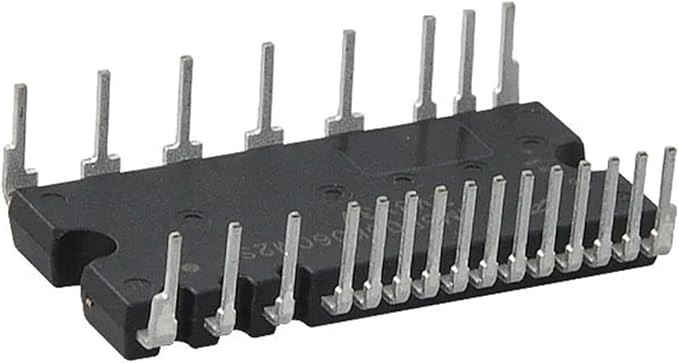

AIM5D05K060M2S – Zaawansowany Inteligentny Moduł Mocy (IPM) 600V 5A

Szukasz kompaktowego rozwiązania, które połączy "mózg" sterujący z "mięśniami" wykonawczymi w Twoim projekcie napędowym? AIM5D05K060M2S z prestiżowej serii Motion SPM® 23 to wysoce zintegrowany moduł mocy (IPM), zaprojektowany do precyzyjnego sterowania silnikami AC. Dzięki integracji zoptymalizowanych sterowników bramek oraz tranzystorów IGBT, moduł ten minimalizuje zakłócenia elektromagnetyczne (EMI) i drastycznie ogranicza straty mocy.

Integracja, która upraszcza projektowanie

Moduł AIM5D05K060M2S to kompletny, 3-fazowy mostek inwertera IGBT zamknięty w obudowie SPM23-BD o niskiej rezystancji termicznej. Wbudowane diody Bootstrap oraz układy sterujące (IC) eliminują konieczność stosowania licznych komponentów zewnętrznych, co pozwala na zmniejszenie powierzchni płytki drukowanej (PCB) i skrócenie czasu wprowadzenia produktu na rynek.

Bezpieczeństwo i monitoring w czasie rzeczywistym

Twój system napędowy jest chroniony przez szereg inteligentnych funkcji:

VOT (Voltage Output Temperature): Analogowy sygnał wyjściowy temperatury pozwala mikrokontrolerowi na bieżąco monitorować stan cieplny układu i zapobiegać przegrzaniu.
SCP & UVLO: Zintegrowane zabezpieczenia zwarciowe oraz podnapięciowe natychmiast blokują pracę modułu w sytuacjach awaryjnych, wysyłając sygnał błędu (VFO) do jednostki sterującej.
Open-Emitter: Oddzielne piny emitera dla strony niskiej umożliwiają precyzyjny, trójfazowy pomiar prądu, co jest kluczowe w zaawansowanych algorytmach sterowania wektorowego (FOC).

Zastosowania profesjonalne

Moduł idealnie sprawdza się w urządzeniach wymagających wysokiej sprawności przy zasilaniu AC 100~240V:

Inwertery do klimatyzatorów i pomp ciepła.
Sterowniki wentylatorów pokojowych i pomp.
Nowoczesne urządzenia AGD (pralki, lodówki).
Napędy silników małej mocy w automatyce przemysłowej.

Parametr	Wartość
Model	AIM5D05K060M2S (Seria Motion SPM® 23)
Napięcie kolektor-emiter (Vces)	600 V
Prąd kolektora (Ic)	5 A (przy 25°C) / 2.5 A (przy 100°C)
Konfiguracja	3-fazowy mostek inwertera IGBT
Izolacja elektryczna	2000 Vrms / min
Obudowa	SPM23-BD (Low Thermal Resistance)
Logika sterująca	Kompatybilna z 3.3V / 5V

Załączniki

IM5D05K060M2S - Karta katalogowa (1.01 MB)
