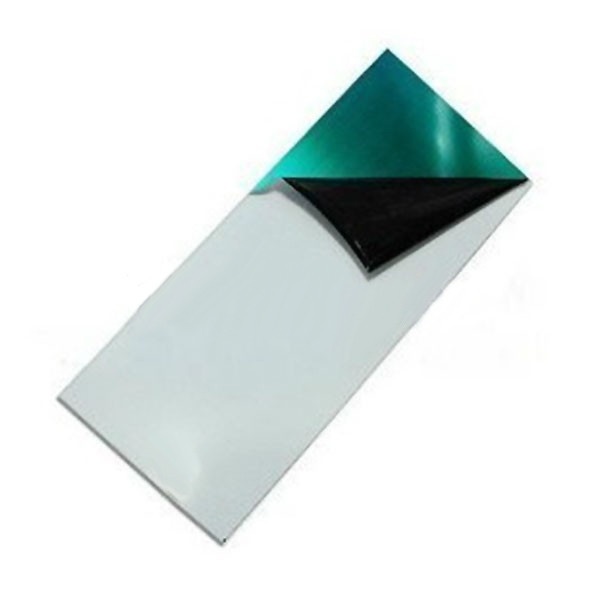

Laminat światłoczuły; 15x20cm gr. 1.5mm; szklano-epoksydowy; jednostronny; do tworzenia obwodów drukowanych; ELEKTRONIKSC

Kod: 1003800
Nazwa: Laminat
Typ: szklano-epoksydowy jednostronny
Rodzaj pokrycia płytki: miedź; światłoczuła
Grubość: 1,5mm
Wymiary: 15x20cm
Zastosowanie: do tworzenia obwodów drukowanych
Producent: ELEKTRONIKSC
Producent / Dystrybutor: ELEKTRONIKSC
W magazynie: 4 szt.
33,00 PLN netto Cena brutto: 40,59 PLN
Ilość:

Jednostronny Laminat Światłoczuły 150x200 mm – Precyzyjna Baza dla Obwodów PCB

Szklano-epoksydowy laminat światłoczuły o formacie 150x200 mm to niezawodny materiał do samodzielnego wykonywania obwodów drukowanych (PCB) zaawansowaną metodą fotochemiczną. Płytka posiada równomiernie nałożoną warstwę miedzi oraz fabryczny fotolakier, co pozwala na odwzorowanie niezwykle cienkich ścieżek z ostrymi krawędziami, znacznie przewyższając dokładnością popularną metodę termotransferu.



Parametr Wartość
Materiał bazowy Laminat szklano-epoksydowy (FR4)
Wymiary płyty 150 mm x 200 mm
Grubość laminatu 1,5 mm
Grubość warstwy miedzi 35 µm
Typ pokrycia Jednostronne (miedź + fotolakier)
Zabezpieczenie emulsji Ochronna folia samoprzylepna
Opakowanie fabryczne Hermetyczna torebka aluminiowa (ochrona przed UV i wilgocią)



Proces Tworzenia Obwodu i Zabezpieczenia



  • Gotowość do pracy: Fabryczna aplikacja fotolakieru eliminuje problem pęcherzyków powietrza i nierówności, które często występują przy ręcznym nakładaniu emulsji światłoczułych.

  • Bezpieczne przechowywanie: Każdy laminat jest pakowany w pojedynczą, hermetyczną torebkę aluminiową. Chroni to powłokę przed przedwczesnym naświetleniem promieniami UV oraz utratą właściwości chemicznych.

  • Etapy produkcji PCB: Aby rozpocząć pracę, wystarczy zdjąć samoprzylepną folię ochronną z powierzchni fotolakieru. Następnie do płytki przykłada się przezroczystą kliszę z pozytywowym wzorem ścieżek, naświetla promieniami UV, a na koniec poddaje procesowi wywoływania i trawienia miedzi.
