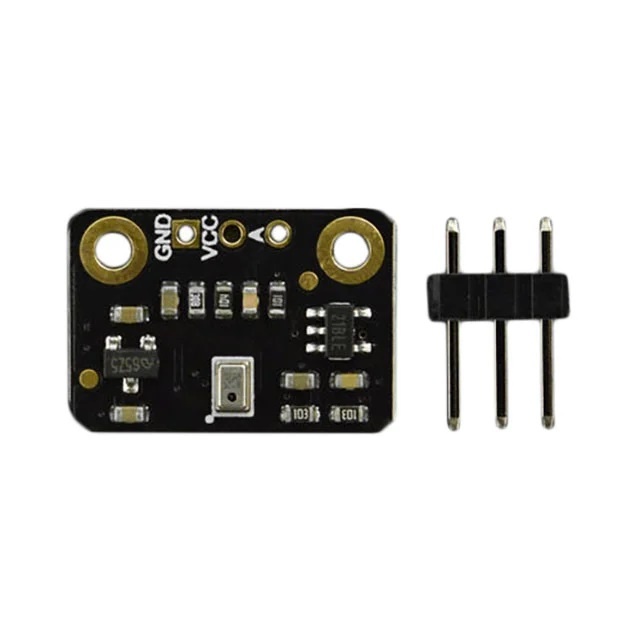

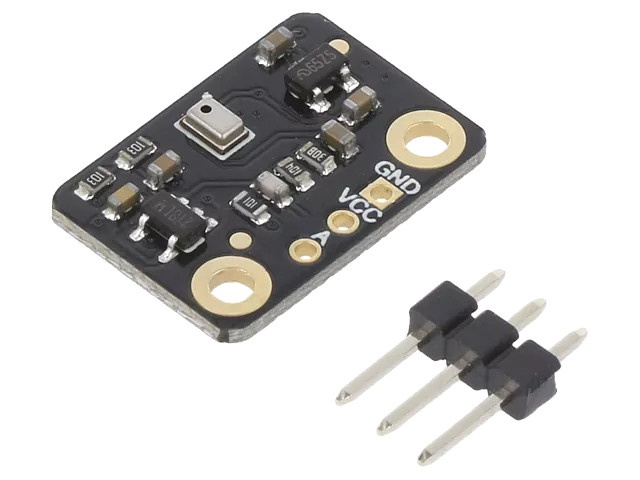

Miniaturowy Moduł Mikrofonu Analogowego MEMS 3.3V-5V – Czujnik Dźwięku

Dodaj funkcję „słuchu” do swojego kolejnego projektu z zakresu IoT lub automatyki domowej. Prezentowany moduł z analogowym mikrofonem MEMS to niezwykle precyzyjny czujnik akustyczny, który doskonale sprawdzi się przy wykrywaniu komend głosowych, klaśnięć, a także nagłych zdarzeń losowych, takich jak trzaśnięcie drzwiami czy alarmy dźwiękowe.

Dzięki pełnej kompatybilności z systemami zasilania 3,3 V oraz 5 V, moduł można bezproblemowo połączyć bezpośrednio z najpopularniejszymi mikrokontrolerami na rynku, w tym Arduino, ESP32, STM32 czy Raspberry Pi Pico.

Kluczowe zalety i właściwości

• Nowoczesna technologia MEMS: W przeciwieństwie do tradycyjnych mikrofonów elektretowych, sensors MEMS charakteryzuje się znacznie wyższą stabilnością termiczną, odpornością na wibracje oraz mniejszymi szumami własnymi.

• Charakterystyka wielokierunkowa (Omnidirectional): Mikrofon zbiera falę dźwiękową równomiernie z każdego kierunku wokół osi modułu, co eliminuje potrzebę precyzyjnego celowania sensora w źródło dźwięku.

• Uniwersalna logika napięć: Wbudowany układ pozwala na bezpieczną pracę zarówno z systemami o niskim napięciu (3,3 V), jak i klasycznym standardem 5 V.

• Ultraminiaturowy format: Wymiary zaledwie 18 x 12,5 mm pozwalają na implementację czujnika w ciasnych obudowach urządzeń ubieralnych (wearables) oraz kompaktowych sensorach ściennych.

Wskazówka dla konstruktorów: Pełna dokumentacja techniczna, schematy oraz praktyczne przykłady kodu ułatwiające szybki start są dostępne na oficjalnej stronie Wiki produktu.

Parametr	Wartość
Typ mikrofonu	Analogowy MEMS
Charakterystyka kierunkowa	Wielokierunkowa (Omni-directional)
Czułość	-42 dB
Stosunek sygnału do szumu (S/N)	59 dB
Pasmo przenoszenia	100 Hz do 8 kHz
Napięcie pracy / logiki	3,3 V lub 5 V DC
Wyjście sygnału	Analogowe (napięciowe)
Wymiary płytki	18 mm x 12,5 mm

Szerokie spektrum zastosowań

• Inteligentny dom (Smart Home): Budowa przełączników oświetlenia reagujących na klaszczący dźwięk.

• Systemy bezpieczeństwa: Detektory monitorujące hałas (wykrywanie uderzeń, trzaśnięć, tłuczenia szkła).

• Edukacja i STEM: Nauka przetwarzania sygnałów analogowych oraz podstaw akwizycji danych audio.

• Urządzenia interaktywne: Wybudzanie systemów wbudowanych (uśpionych mikrokontrolerów) po wykryciu głosu.

Często Zadawane Pytania (FAQ)

1. Czy ten mikrofon nadaje się do nagrywania wysokiej jakości muzyki? Moduł został zoptymalizowany pod kątem detekcji częstotliwości akustycznych (zakres 100 Hz do 8 kHz), co pokrywa pasmo ludzkiej mowy oraz większości domowych hałasów. Do nagrywania profesjonalnego audio lub muzyki zaleca się stosowanie mikrofonów o szerszym paśmie (do 20 kHz) i interfejsie cyfrowym I2S.

2. Jak podłączyć ten moduł do Arduino? Moduł generuje na wyjściu sygnał analogowy. Należy podłączyć pin zasilania (VCC) do 5V lub 3.3V, masę (GND) do GND, a pin wyjściowy sygnału (OUT) bezpośrednio do dowolnego wejścia analogowego (ADC) w Arduino, np. pinu A0.

3. Czy płytka posiada wbudowany wzmacniacz sygnału? Tak, moduł posiada zintegrowany stopień dopasowania sygnału, dzięki czemu amplituda wyjściowa jest bezpośrednio czytelna dla przetworników analogowo-cyfrowych (ADC) wbudowanych w standardowe mikrokontrolery.
