Wzmacniacz Audio Mono I2S MAX98357A – Cyfrowa Jakość Dźwięku 3W

Szukasz sposobu na bezproblemowe wzbogacenie swojego projektu o wysokiej jakości dźwięk, omijając analogowe zakłócenia? Kompaktowy moduł wzmacniacza mono klasy D z układem MAX98357A to miniaturowe, ale niezwykle funkcjonalne rozwiązanie. Łączy on w sobie przetwornik cyfrowo-analogowy (DAC) oraz wydajny wzmacniacz, umożliwiając podłączenie cyfrowego sygnału audio I2S z mikrokontrolera prosto do głośnika.

Cyfrowa jakość i energooszczędność (Klasa D)

Dzięki wykorzystaniu interfejsu I2S, układ jest w pełni wolny od szumów i zakłóceń charakterystycznych dla tradycyjnych wyjść analogowych (takich jak np. złącze jack w popularnych minikomputerach). Moduł generuje czysty i mocny sygnał o wartości do 3W przy obciążeniu 4Ω (przy zasilaniu 5V). Konstrukcja oparta na wzmacniaczu klasy D zapewnia doskonałą sprawność rzędu 90%, co zapobiega przegrzewaniu układu i czyni go idealnym wyborem dla urządzeń zasilanych bateryjnie.

Moduł ten świetnie współpracuje z platformami wspierającymi magistralę I2S, takimi jak Raspberry Pi, STM32 czy układy z rodziny ESP32.

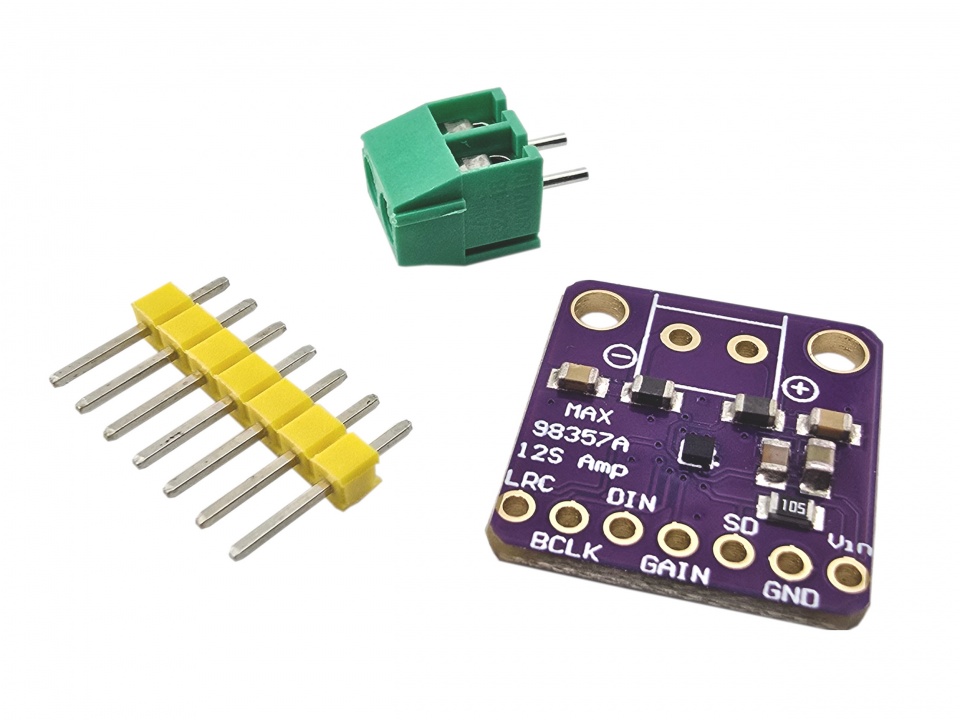

Wyprowadzenia Modułu (Pinout)

Logiczny układ pinów pozwala na szybką integrację z projektami:

• LRC (Frame Clock): Linia wskazująca na transmisję lewego lub prawego kanału.

• BCLK (Bit Clock): Sygnał zegara bitowego dla przesyłanych danych.

• DIN (Data In): Wejściowa linia cyfrowych danych audio.

• GAIN: Pozwala na sprzętową regulację poziomu wzmocnienia sygnału.

• SD (Shutdown): Stan niski aktywuje tryb oszczędzania energii (uśpienie układu).

• GND: Masa zasilania (uziemienie).

• VIN: Wejście zasilania układu (3V - 5.5V).
