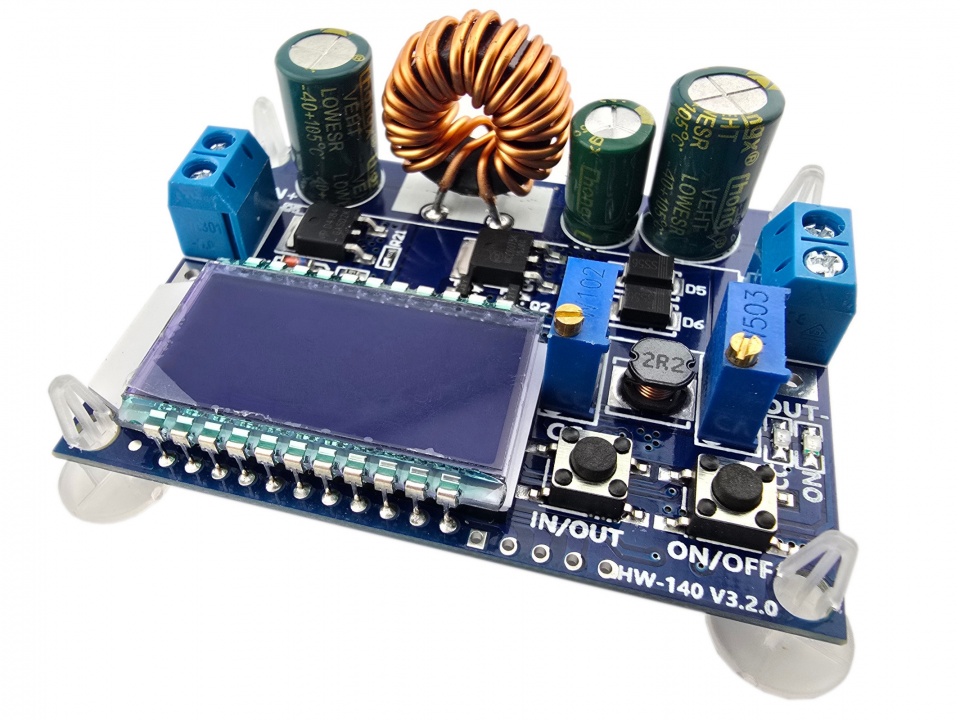

Regulowana Przetwornica Automatyczna Buck-Boost (Step-Down / Step-Up) 3A z Wyświetlaczem LCD

Szukasz elastycznego i niezawodnego modułu zasilania, który poradzi sobie z niestabilnym napięciem wejściowym? Ta zaawansowana impulsowa przetwornica impulsowa typu Buck-Boost (obniżająco-podwyższająca) to idealne rozwiązanie do warsztatu każdego elektronika, majsterkowicza czy instalatora systemów fotowoltaicznych i mobilnych.

Głównym wyróżnikiem tego modułu jest automatyczna regulacja typu Step-Down + Step-Up. Oznacza to, że niezależnie od tego, czy podasz na wejście napięcie niższe, czy wyższe od pożądanego, przetwornica automatycznie dostosuje swoją pracę tak, aby na wyjściu zawsze utrzymać dokładnie ustawione napięcie z zakresu 0.5V – 30V (przy wejściu od 5.5V do 30V).

Dodatkowo płytkę wyposażono w czytelny wyświetlacz LCD, który umożliwia bieżący podgląd kluczowych parametrów bez konieczności sięgania po zewnętrzny miernik.

Najważniejsze zalety i funkcje

• Pełna swoboda zasilania (Buck-Boost): Napięcie wejściowe może być niższe, równe lub wyższe od napięcia wyjściowego – układ automatycznie podnosi lub obniża je do zadanej wartości.

• Wbudowany wyświetlacz LCD: Czytelny ekran na bieżąco prezentuje aktualne napięcie wejściowe lub wyjściowe. Przełączanie widoku odbywa się w prosty sposób za pomocą jednego przycisku.

• Płynna i dokładna regulacja: Precyzyjny potencjometr wieloobrotowy pozwala na ustawienie napięcia z dokładnością do ułamków wolta w zakresie od 0.5V do 30V.

• Wysoka wydajność prądowa: Prąd wyjściowy do 3A pozwala na bezproblemowe zasilanie mikrokontrolerów, taśm LED, małych silników DC czy ładowanie pakietów akumulatorów.

• Gotowy moduł pomiarowy: Oszczędzasz miejsce i czas – nie musisz montować dodatkowych woltomierzy w swojej obudowie.

Przykładowe Zastosowania

• Stabilizacja zasilania z akumulatora: Utrzymanie stałego napięcia (np. 12V) z akumulatora, którego napięcie spada w trakcie rozładowywania z 13.8V do 10.5V.

• Prototypowanie i testy (Mini Zasilacz Warsztatowy): Szybkie i bezpieczne zasilanie projektów elektronicznych z płynną kontrolą parametrów na LCD.

• Systemy Fotowoltaiczne i Wiatrowe: Stabilizacja zmiennego napięcia generowanego przez małe panele słoneczne lub prądnice.

Często Zadawane Pytania (FAQ)

1. Czym różni się przetwornica Buck-Boost od zwykłej przetwornicy Step-Down lub Step-Up?

Zwykła przetwornica Step-Down potrafi jedynie obniżać napięcie, a Step-Up wyłącznie podwyższać. Układ Buck-Boost łączy obie te funkcje – jeśli ustawisz wyjście na 12V, to przy podaniu na wejście 6V układ podniesie napięcie, a przy podaniu 24V – obniży je do dokładnie 12V.

2. Jak przełączać pokazywane wartości na wyświetlaczu LCD?

Na płytce znajduje się przycisk sterujący (po lewej stronie). Wystarczy go nacisnąć, aby przełączyć podgląd na wyświetlaczu pomiędzy napięciem wejściowym (IN) a napięciem wyjściowym (OUT).

3. Czy do pomiaru napięcia potrzebuję zewnętrznego woltomierza?

Nie, wbudowany wyświetlacz LCD podaje aktualne napięcie z wysoką dokładnością. Warto jednak zweryfikować ustawienie miernikiem przy pierwszym użyciu lub w przypadku bardzo wrażliwych układów.
