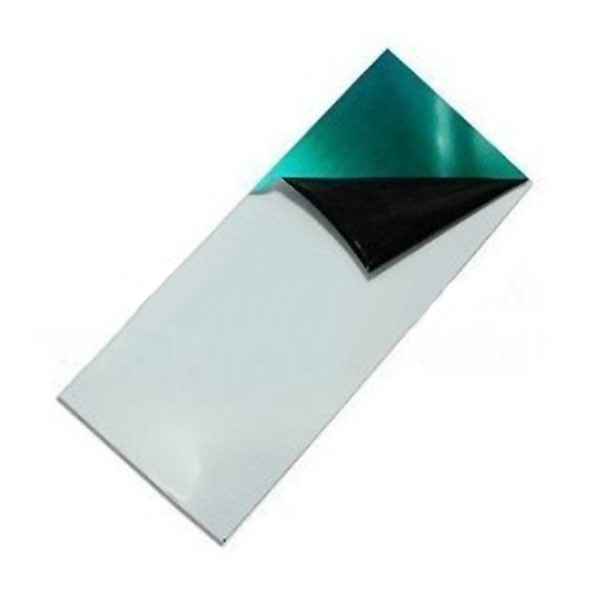

W sklepie EiE24.pl wprowadziliśmy jednostronne laminaty szklano-epoksydowe z nałożonym fotolakierem, dostępne w dwóch popularnych formatach: 100x150 mm oraz 150x200 mm. To idealna baza dla elektroników, którzy chcą przenieść jakość swoich prototypów na poziom przemysłowy.

Co zyskujesz, wybierając nasz laminat?

• Fabryczna precyzja: Fotolakier jest nakładany maszynowo. Nie musisz martwić się o pęcherzyki powietrza czy nierównomierne krycie, które często zdarzają się przy ręcznym nakładaniu emulsji lub folii.

• Gwarancja świeżości: Każda płytka posiada bezpośrednią folię ochronną i jest pakowana w szczelną, aluminiową torebkę. Fotolakier zachowuje pełnię swoich właściwości chemicznych aż do momentu naświetlania.

• Idealna miedź: Baza szklano-epoksydowa zapewnia sztywność, a równa warstwa miedzi gwarantuje doskonałą przewodność Twoich układów.

Termotransfer to za mało? Czas na metodę fotochemiczną

Jeśli zagęszczenie elementów w Twoim nowym projekcie rośnie, a klasyczny termotransfer z użyciem żelazka skutkuje podtrawionymi lub zlewającymi się ścieżkami – czas na zmianę technologii. Jednostronny laminat światłoczuły z oferty elektroniksc.com.pl pozwala na osiągnięcie rozdzielczości niedostępnej dla domowych metod termicznych.

Przewaga metody fotochemicznej:

• Ostre krawędzie: Klisza fotograficzna i promienie UV precyzyjnie utwardzają lakier, co pozwala prowadzić ścieżki nawet między nóżkami układów SMD.

• Powtarzalność: Naświetlanie w tych samych warunkach czasowych zawsze daje ten sam, perfekcyjny rezultat.

• Brak uszkodzeń termicznych: Odpada ryzyko przegrzania miedzi czy rozwarstwienia laminatu.

Jak wykonać własne PCB na laminacie światłoczułym w 4 krokach

Tworzenie autorskich obwodów drukowanych na fabrycznie przygotowanym laminacie (100x150 mm lub 150x200 mm) jest szybkie i nie wymaga specjalistycznego laboratorium. Cały proces sprowadza się do kilku prostych czynności.

Kroki do idealnej płytki:

1. Przygotowanie: Zdejmij samoprzylepną folię ochronną w przyciemnionym pomieszczeniu.

2. Naświetlanie: Przyłóż do miedzi wydrukowaną na przezroczystej folii kliszę ze ścieżkami i naświetlaj całość promieniami UV.

3. Wywoływanie: Zanurz płytkę w dedykowanym wywoływaczu, który zmyje nieutwardzony fotolakier i odsłoni miedź.

4. Trawienie: Wrzuć obwód do standardowego środka trawiącego (np. nadsiarczanu sodu). Po chwili otrzymasz gotową, profesjonalną płytkę.

FAQ – Najczęściej Zadawane Pytania

W jakich rozmiarach dostępny jest laminat światłoczuły w elektroniksc.com.pl?
Laminaty dostępne są w dwóch popularnych i praktycznych wymiarach: 100x150 mm oraz 150x200 mm. Taki wybór pozwala na dopasowanie formatu zarówno do małych układów prototypowych, jak i bardziej rozbudowanych projektów elektronicznych.

Jak zabezpieczony jest fotolakier podczas transportu i przechowywania?
Producent zastosował podwójne zabezpieczenie. Powierzchnia światłoczuła jest chroniona przylegającą folią samoprzylepną, a następnie cały laminat pakowany jest w zgrzewaną, nieprzepuszczającą światła aluminiową torebkę.

Czy metoda fotochemiczna jest lepsza od termotransferu?

Tak, metoda fotochemiczna pozwala na uzyskanie znacznie większej precyzji i ostrości krawędzi ścieżek. Eliminuje problem rozlewania się tonera pod wpływem temperatury i pozwala na bezproblemowe projektowanie gęstych układów SMD.

Czy muszę samodzielnie nakładać emulsję światłoczułą na miedź?

Nie. Oferowany przez nas jednostronny laminat szklano-epoksydowy posiada fabrycznie nałożoną, idealnie równą warstwę fotolakieru, wolną od zanieczyszczeń i pęcherzyków powietrza. Wystarczy zdjąć folię ochronną i od od razu można przystąpić do naświetlania.
