Kabel fotowoltaiczny 1x6 mm2 z podwójną izolacją bezhalogenową do instalacji DC

Kabel Energyflex® PV H1Z2Z2-K 1x6 przeznaczony jest do stałych połączeń w systemach fotowoltaicznych zasilanych prądem stałym. Łączy panele PV z falownikami zarówno wewnątrz budynków, jak i na zewnątrz, w warunkach zmiennej pogody. Jednożyłowa konstrukcja z miedzianym przewodem klasy 5 zapewnia giętkość ułatwiającą prowadzenie i zaciskanie, a podwójna powłoka poliolefinowa bezhalogenowa daje odporność na wilgoć i działanie czynników atmosferycznych.

Budowa i materiały

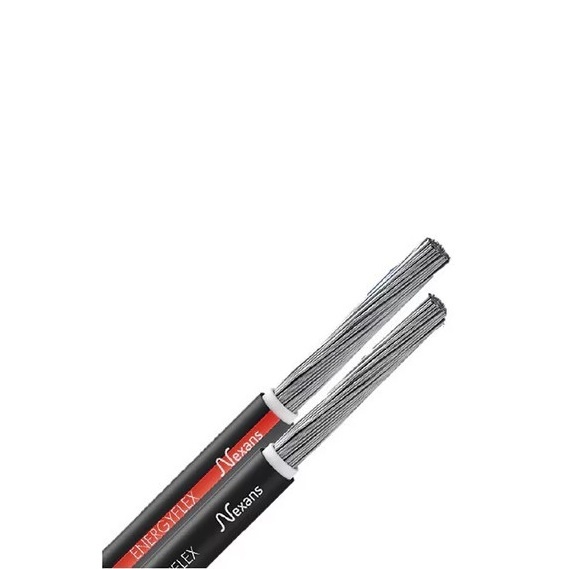

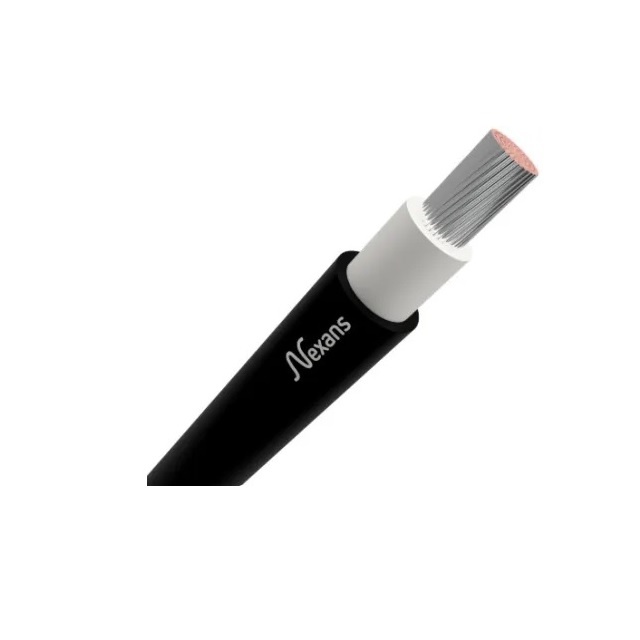

Rdzeń stanowi giętki przewód miedziany ocynowany klasy 5 wg IEC 60228, co przekłada się na dobrą przewodność i elastyczność przy montażu w rozdzielniach. Nad żyłą znajduje się izolacja z bezhalogenowego poliolefinu, a całość pokrywa zewnętrzna powłoka również bezhalogenowa. Standardowe wykonanie to czarny płaszcz z czerwonym paskiem identyfikacyjnym, z możliwością zamówienia niebieskiego lub czerwonego oznaczenia. Brak halogenów ogranicza emisję dymu i gazów korozyjnych w przypadku przegrzania, co ma znaczenie przy prowadzeniu kabla w pobliżu elementów instalacji budynku.

Zastosowanie w instalacjach PV i warunki środowiskowe

Kabel opracowano zgodnie z międzynarodowymi wymaganiami dla instalacji słonecznych i znajduje zastosowanie w układach DC o napięciu od 1,5 kV do 1,8 kV. Nadaje się do długotrwałego, stałego montażu zewnętrznego w surowych warunkach klimatycznych. Producent przewiduje pracę w normalnych warunkach przy maksymalnej temperaturze 90 °C oraz 20 000 roboczogodzin pracy w temperaturach do 120 °C. Dzięki temu może być układany na zewnątrz, w nasłonecznieniu, przy wahaniach temperatury i wilgotności, bez utraty właściwości mechanicznych i elektrycznych.

Trwałość, normy i oznaczenia

Konstrukcja została zaprojektowana z myślą o wieloletniej eksploatacji. Na podstawie analizy Arrheniusa przewidywany okres użytkowania w warunkach normalnych mieści się w zakresie 30 do 40 lat, a deklarowana wytrzymałość eksploatacyjna sięga 30 lat nawet w ciężkich warunkach zewnętrznych. Kabel spełnia wymagania normy EN50618 dla przewodów fotowoltaicznych, co potwierdza jego przydatność do systemów PV. Oznaczenie na powłoce zawiera serię ENERGYFLEX PV, dane znamionowe 0,6/1 kV oraz identyfikację Nexans, co ułatwia kontrolę zgodności na etapie odbioru i serwisowania instalacji.
