Ręczny Sterownik Silnika Krokowego 5-12V – Kontroler Plug & Play (Bez Programowania)

Zautomatyzuj swój projekt bez linijki kodu. Prezentowany moduł to autonomiczny sterownik ręczny, który umożliwia pełną kontrolę nad unipolarnym silnikiem krokowym bez konieczności użycia Arduino, mikrokontrolerów czy pisania oprogramowania. To idealne rozwiązanie do szybkiego prototypowania, budowy stanowisk testowych oraz prostych mechanizmów przesuwnych.

Dzięki wbudowanemu potencjometrowi prędkości, przyciskom funkcyjnym oraz obsłudze czujników krańcowych, otrzymujesz kompletny panel sterowania gotowy do pracy zaraz po podłączeniu zasilania.

Kluczowe zalety i funkcjonalności

• Sterowanie Bezpośrednie: Nie wymaga komputera ani kontrolerów zewnętrznych.

• 4 Inteligentne Tryby Pracy: Od prostego start/stop po automatyczny ruch wahadłowy.

• Pełna Kontrola Parametrów: Precyzyjna regulacja prędkości potencjometrem oraz szybka zmiana kierunku obrotów.

• Wsparcie dla Krańcówek: Dedykowane złącze do podłączenia czujników krańcowych zwiększa bezpieczeństwo i automatykę mechanizmu.

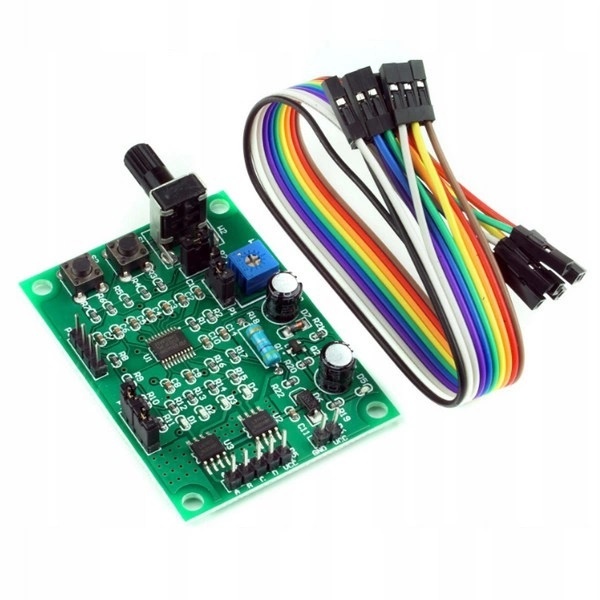

• Wygoda Montażu: Kompaktowe wymiary (44 x 60 mm) i dołączony przewód połączeniowy w zestawie.

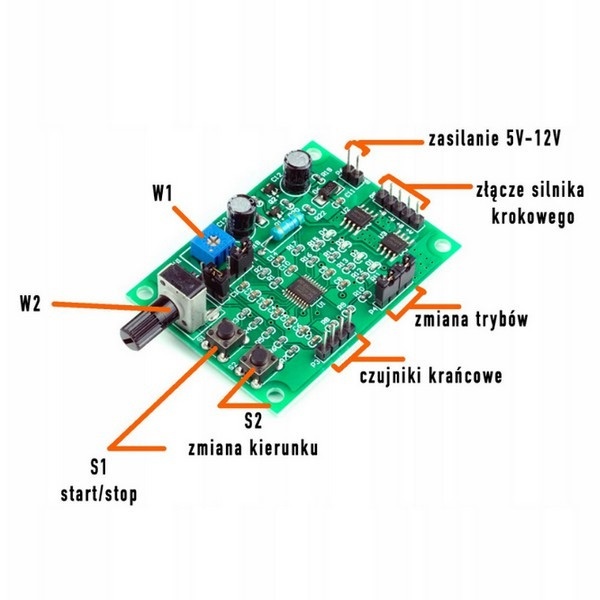

  Tryb	Konfiguracja Zworek	Funkcja Przycisków	Charakterystyka
  1. Standard	Obie zworki założone	S1: Start/Stop, S2: Kierunek	Podstawowy tryb pracy z obsługą automatycznej zmiany kierunku po aktywacji krańcówki.
  2. Dwukierunkowy	Zworka tylko na pinach zewn.	S1: Naprzód, S2: Wstecz	Naciśnięcie przycisku uruchamia ruch w danym kierunku; krańcówka zatrzymuje silnik.
  3. Impulsowy (Jog)	Zworka tylko na pinach wewn.	S1: Ruch+, S2: Ruch-	Silnik pracuje tylko wtedy, gdy przycisk jest wciśnięty (idealne do precyzyjnego pozycjonowania).
  4. Automatyczny	Brak zworek	S1: Start/Stop, S2: Kierunek	Ruch wahadłowy (przód-tył) z regulacją liczby kroków potencjometrem W1.




Specyfikacja Techniczna i Kompatybilność

Parametry elektryczne:

• Napięcie zasilania: 5 V – 12 V DC

• Obsługiwane silniki: Unipolarne (5-przewodowe)

• Regulacja prędkości: Potencjometr wieloobrotowy

• Wymiary płytki: 44 mm x 60 mm

Kompatybilność:

Moduł jest dedykowany wyłącznie do unipolarnych silników krokowych 5-przewodowych (np. popularny model 28BYJ-48). Przed podłączeniem upewnij się, że Twój silnik jest zgodny z tym standardem – sterownik nie obsługuje silników bipolarnych (4-przewodowych).

Często Zadawane Pytania (FAQ)

1. Czy mogę sterować tym modułem silnikiem z drukarki 3D (NEMA 17)? Większość silników NEMA 17 to silniki bipolarne (4 przewody), które wymagają innego typu sterownika (np. A4988). Ten moduł współpracuje wyłącznie z silnikami unipolarnymi (5 przewodów).

2. Zmieniłem tryb zworkami, ale sterownik działa po staremu. Co robić? Układ odczytuje konfigurację zworek tylko podczas startu. Odłącz zasilanie na 5 sekund i podłącz je ponownie, aby aktywować nowy tryb.

3. Czy sterownik wymaga dodatkowego chłodzenia? Przy pracy z silnikami o niskim poborze prądu (do 12V), moduł nie wymaga dodatkowych radiatorów.
