Układ Scalony MC1496BDR2G: Klasyka Zbalansowanej Modulacji RF w Nowoczesnej Odsłonie SMD

W świecie zdominowanym przez technologię cyfrową, projektowanie i serwisowanie klasycznych torów radiowych wciąż wymaga sprawdzonych, analogowych rozwiązań. MC1496BDR2G produkowany przez firmę onsemi to legendarny, podwójnie zbalansowany modulator i demodulator, który od dziesięcioleci stanowi fundament w inżynierii radiokomunikacyjnej.

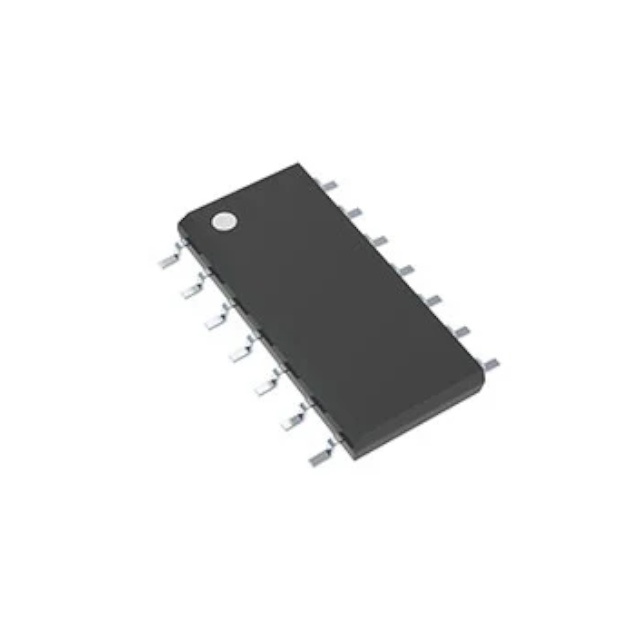

Model ten doskonale radzi sobie z szerokim spektrum zadań w zakresie częstotliwości radiowych (RF) do 300 MHz. Dzięki zamknięciu w nowoczesnej obudowie powierzchniowej SO14 (SMD), układ ten pozwala na miniaturyzację tradycyjnych aplikacji radiowych bez utraty ich wyjątkowych parametrów liniowości i tłumienia fali nośnej.

Dlaczego MC1496 to wybór inżynierów i radioamatorów?

1. Wszechstronność Zastosowań w RF: Układ może pełnić funkcję modulatora amplitudy (AM), zbalansowanego modulatora (DSB/SSB), demodulatora synchronicznego, detektora fazy, a także aktywnego mieszacza częstotliwości (Mixer).

2. Wysoki Stopień Zbalansowania: Doskonała symetria wewnętrznej struktury różnicowej zapewnia głębokie tłumienie fali nośnej oraz sygnałów skrośnych, co przekłada się na czysty i wolny od zniekształceń sygnał wyjściowy.

3. Szerokie Pasmo Pracy: Obsługa częstotliwości aż do 300 MHz sprawia, że MC1496 znajduje zastosowanie zarówno w klasycznych pasmach amatorskich KF, jak i w wyższych częstotliwościach VHF.

4. Jakość onsemi: Producent gwarantuje powtarzalność parametrów, stabilność termiczną oraz pełną zgodność z rygorystycznymi normami przemysłowymi i środowiskowymi.

Porady Projektowe

Praca z układami wielkiej częstotliwości (RF) wymaga bezwzględnego przestrzegania zasad projektowania płytek drukowanych (PCB), takich jak stosowanie ciągłej płaszczyzny masy (Ground Plane) oraz krótkich ścieżek sygnałowych.

• Filtrowanie i zasilanie: Aby zapewnić stabilną pracę modulatora, odsprzęgaj linie zasilające za pomocą wysokiej jakości kondensatorów ceramicznych SMD.

• Elementy pasywne: Do budowy obwodów rezonansowych i dopasowujących wokół układu MC1496 wykorzystaj precyzyjne rezystory i elementy dyskretne.

• Więcej półprzewodników: Szukasz innych wyspecjalizowanych układów analogowych lub cyfrowych? Sprawdź naszą pełną ofertę w kategorii układy scalone i mikrokontrolery.

• Wiedza o modulacji: Chcesz pogłębić swoją wiedzę na temat zbalansowanych modulatorów i techniki radiowej? Przeczytaj artykuł o modulacji amplitudy w encyklopedii Wikipedia.

Projektujesz własny transceiver KF, naprawiasz zabytkowy sprzęt radiokomunikacyjny, a może tworzysz układ mieszacza do projektu badawczego? Układ scalony onsemi MC1496BDR2G to sprawdzony w boju komponent, który gwarantuje niezawodność i doskonałe parametry w dziedzinie analogowego przetwarzania sygnałów RF.
