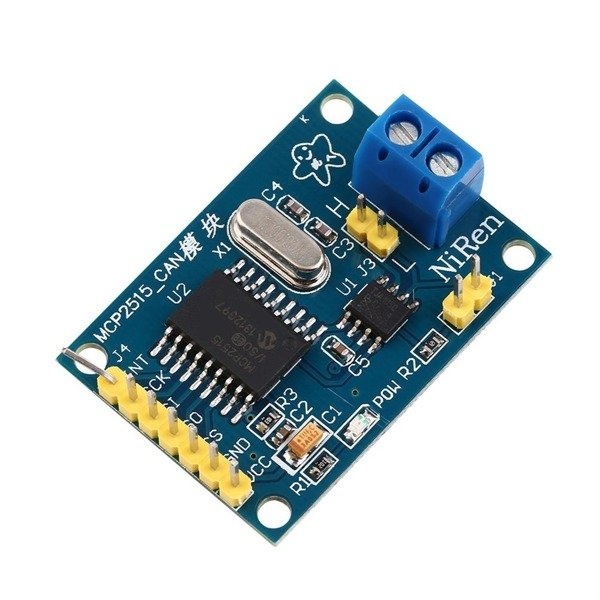

Moduł CAN-BUS MCP2515 – Komunikacja przemysłowa i motoryzacyjna na wyciągnięcie ręki

Szukasz niezawodnego sposobu na komunikację z urządzeniami wykorzystującymi magistralę CAN? Moduł oparty na układzie MCP2515 pozwala w prosty sposób integrować mikrokontrolery (np. Arduino) z systemami przemysłowymi lub motoryzacyjnymi. Dzięki niemu odczytasz dane z czujników, skontrolujesz ich działanie lub zdiagnozujesz pojazd, odczytując kody błędów i inne parametry pracy.

---

Najważniejsze cechy modułu CAN-BUS MCP2515

• Wersja magistrali: CAN v2.0B, prędkość do 1 Mb/s

• Kontroler CAN: MCP2515

• Transceiver CAN: TJA1050

• Zegar: Kwarc 8 MHz

• Komunikacja z mikrokontrolerem: przez interfejs SPI

• Napięcie zasilania: 5V

• Podłączenie magistrali CAN: złącze ARK (J2) lub goldpin (J3)

• Opcjonalny rezystor terminujący: 120Ω (J1, odłączany)

• Raster złącz goldpin: 2.54 mm

• Sygnalizacja zasilania: dioda LED

• Wymiary modułu: 40 mm × 29 mm

• Zgodność: w pełni kompatybilny z shieldami Arduino opartymi na MCP2515

• Sprawdzone działanie: testowany z bibliotekami Seeedstudio CAN-BUS Shield

Uwaga: Moduł wyposażony jest w kwarc 8 MHz – przed użyciem upewnij się, że wykorzystywana biblioteka lub kod źródłowy są zgodne z tą częstotliwością. W przeciwnym razie konieczna może być modyfikacja kodu lub wymiana kwarcu.

Schemat podłączenia do Arduino

Pin modułu	Pin Arduino
GND	GND
INT	D2
SCK	D13
SI (MOSI)	D11
SO (MISO)	D12
CS	D10
VCC	5V

---

Zastosowania modułu

• Diagnostyka samochodowa (ODC, odczyt błędów ECU)

• Integracja z systemami opartymi o magistralę CAN (czujniki, sterowniki)

• Projektowanie i testowanie aplikacji IoT w środowiskach przemysłowych

• Komunikacja między mikrokontrolerami w systemach rozproszonych

---

MCP2515 CAN-BUS – gdy liczy się niezawodność i zgodność z branżowymi standardami.
